安防系统工程施工组织设计方案与工程设计的协同实施

一、引言

安防系统工程是涉及视频监控、入侵报警、门禁控制、停车场管理、周界防范等多个子系统的综合性弱电工程。一个成功的安防项目，既离不开前期科学、严谨的工程设计，也离不开后期高效、规范的施工组织设计。前者确定了“建什么、怎么建、达到什么标准”，后者则明确了“由谁建、何时建、如何安全优质地建”。本文结合工程实践，系统阐述安防系统工程设计与施工组织设计的核心要点及其协同关系，为项目实施提供参考。

二、安防系统工程设计要点

1. 设计依据与原则
安防工程设计应遵循国家现行规范，如《安全防范工程技术标准》（GB 50348）、《视频安防监控系统工程设计规范》（GB 50395）、《入侵报警系统工程设计规范》（GB 50394）等，同时满足建设单位的安全管理需求和使用功能要求。设计应坚持“人防、物防、技防”相结合，做到技术先进、经济合理、安全适用、可靠稳定。

2. 需求调研与现场勘察
设计前须充分调研：防护区域的风险等级、保护对象、报警响应时间、图像清晰度要求、储存时长、系统联动逻辑等。现场勘察重点包括建筑结构、管线走向、供电与接地条件、电磁环境、防雷要求等，为点位布置、线路敷设和设备选型提供依据。

3. 子系统设计核心

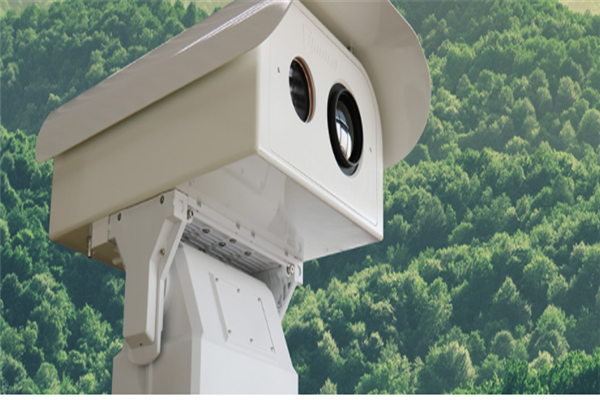

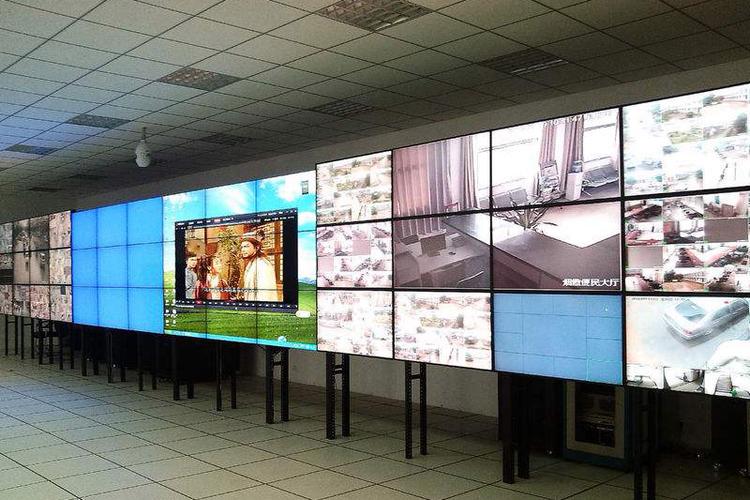

（1）视频监控系统：确定摄像机类型（枪机、半球、球机、全景）、分辨率、镜头焦距、安装高度与角度，合理设计存储容量与网络带宽，配置电视墙或客户端管理平台。

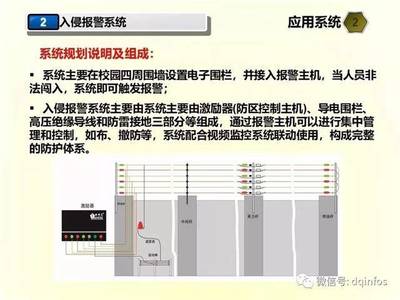

（2）入侵报警系统：根据防护分区设置入侵探测器、紧急报警按钮、声光报警器，明确报警联动视频、门禁及照明策略。
（3）门禁控制系统：设计读卡器、控制器、电锁、出门按钮及管理软件，实现权限分级、时段控制、消防联动强切。
（4）停车场管理系统：规划出入口车牌识别、道闸、地感线圈、收费终端及诱导系统。
（5）周界防范系统：选用红外对射、电子围栏、振动光纤等设备，与视频监控联动实现精准定位。
（6）传输与供电：采用星型或环网拓扑，优先使用光纤传输；供电方式根据距离选择集中供电或PoE供电，并配置UPS保障断电后持续工作。

4. 图纸与设计文件
设计成果应包括系统图、平面布点图、管线敷设图、机房设备布置图、配电系统图、接地与防雷图，以及设备清单、技术参数、施工说明、联动逻辑说明等，确保深度满足施工与招标要求。

三、施工组织设计核心内容

1. 工程概况与目标
明确项目名称、建设地点、工程规模、合同范围、工期要求、质量目标（如合格、省优）、安全目标（如无重大事故）及文明施工目标。

2. 施工部署与组织机构
组建项目部，设置项目经理、技术负责人、施工员、质检员、安全员、材料员、资料员等岗位，明确岗位职责。根据工程特点划分施工阶段：预留预埋阶段、管线敷设阶段、设备安装阶段、系统调试阶段、验收培训阶段。

3. 施工进度计划
采用横道图或网络图编制总进度计划，确定关键线路。充分考虑与土建、装修、机电等其他专业的交叉作业，预留合理搭接时间。对工期紧张项目，明确赶工措施与资源增配方案。

4. 资源配置计划
（1）劳动力计划：按阶段配置管工、电工、安装工、调试工，特种作业人员持证上岗。
（2）材料与设备计划：依据设计设备清单编制采购与进场计划，明确检验标准，确保三证齐全。
（3）机具计划：配置电锤、切割机、熔纤机、网络测试仪、工程宝、对讲机等施工与调试工具。

5. 主要施工方法与工艺
（1）管线敷设：明配管横平竖直，固定牢固；暗配管随土建预埋，保护层厚度符合规范；桥架安装接地可靠，与强电桥架保持间距。
（2）线缆敷设：光缆与铜缆分缆敷设，牵引力符合产品要求，做好标识与冗余。
（3）设备安装：摄像机支架牢固、视角调整到位；报警探测器避免误报源；门禁锁具安装同心、开启灵活；机房设备上架整齐，跳线规范。
（4）系统调试：先单机调试，后子系统调试，再进行集成联动调试，最后试运行。

6. 质量保证措施
建立质量保证体系，执行三检制（自检、互检、专检）。严控材料进场关、工序交接关、隐蔽工程验收关。参与分项、分部工程验收，确保一次通过。

7. 安全与文明施工
落实安全生产责任制，开展班前安全教育。临时用电执行三级配电两级保护，高空作业系安全带，正确使用个人防护用品。做到工完料尽场地清，减少噪声与粉尘扰民。

8. 系统调试与验收
编制详细调试方案，包括联网调试、报警联动测试、图像质量检测、存储时长验证。协助建设单位组织初步验收、试运行和竣工验收，提交竣工图纸、测试记录、操作手册、培训记录等资料。

四、设计与施工的协同关键
